                           聚焦激光光谱成像系统

               实现系统供应・方案定制・技术服务一体化

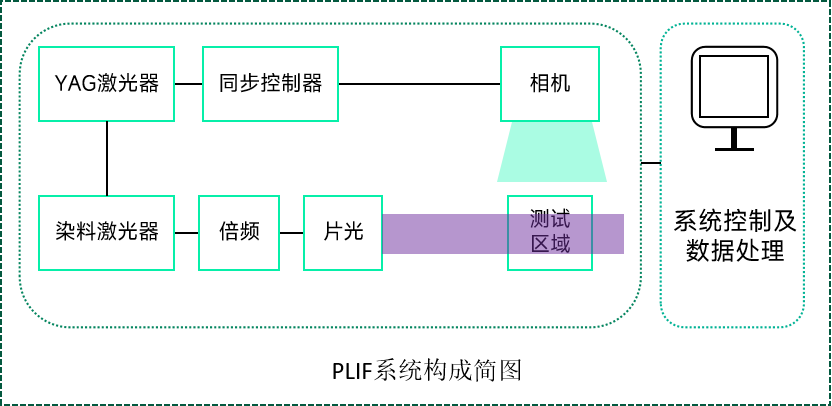

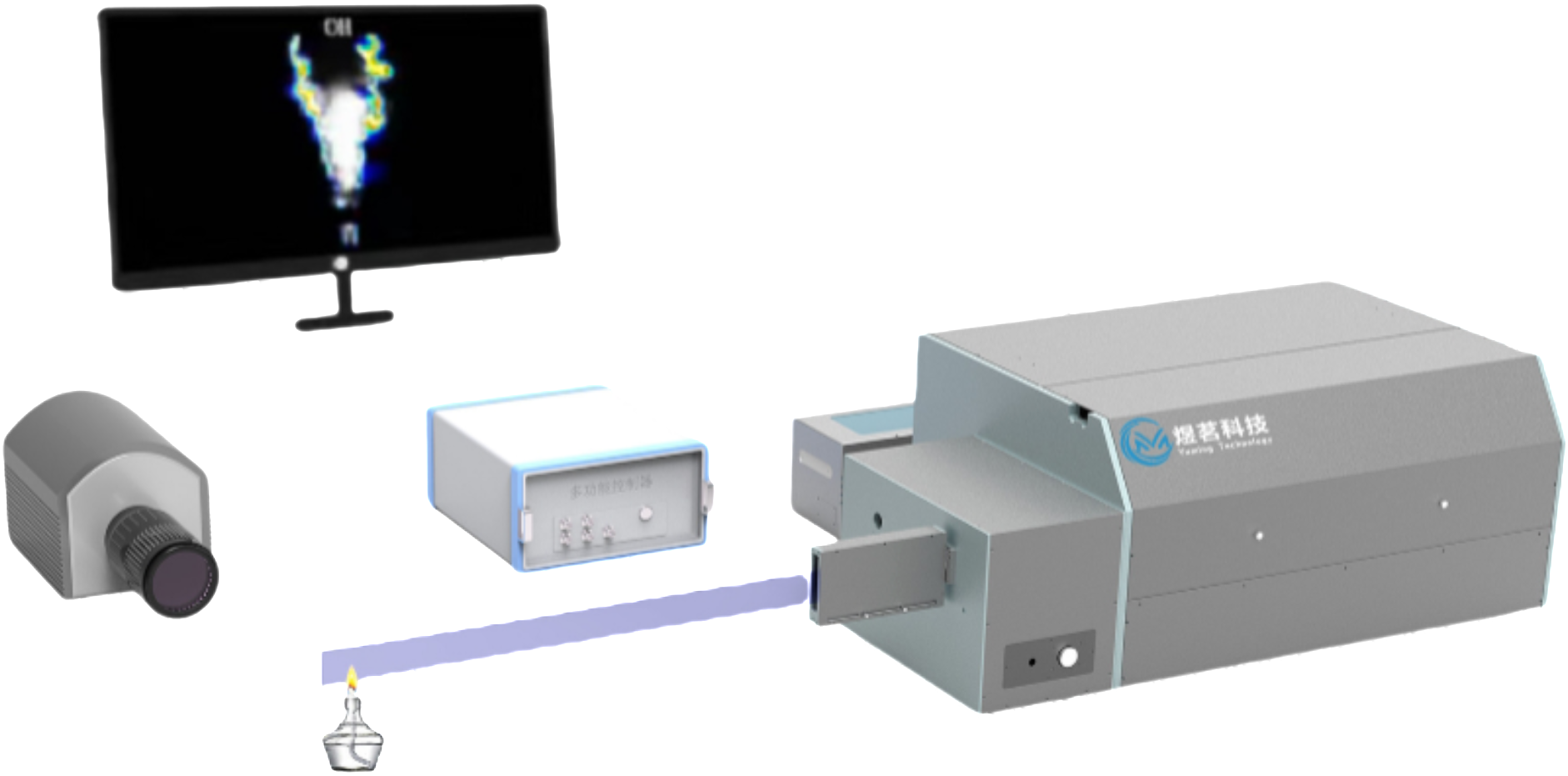

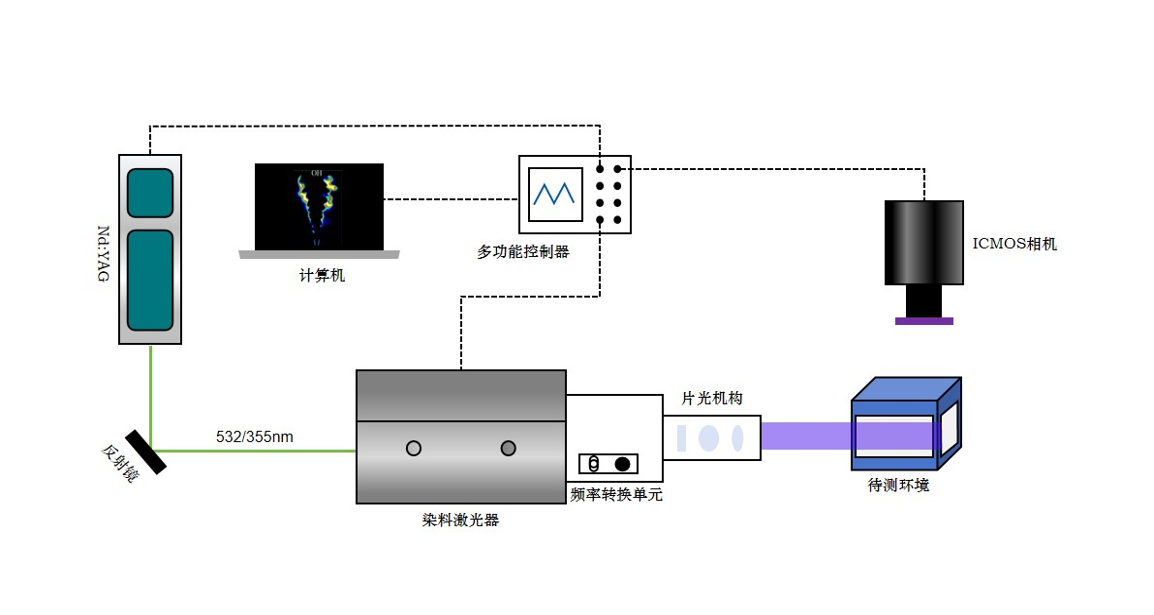

 平面激光诱导荧光诊断系统（PLIF）是利用激光诱导荧光（LIF）技术实现物质分布探测的软硬件平台。它由专业的激光光源、精密的光学整形成像机构、高灵敏度的探测相机等设备以及完善的系统软件构成。该系统广泛应用于化学燃烧、等离子体等复杂环境，是这些领域内开展科学以及应用研究的重要工具。PLIF系统常见的诊断目标有OH、CH、NO等分子，结合分子辐射光谱理论以及其他辅助手段，PLIF技术还可用于温度、浓度、速度等参数的定量测量研究。

• 非接触测量   纯光学探测，不干扰流场
• 高时空分辨   微米空间分辨，纳秒时间分辨
• 多维成像     获取整个截面的物理量二维分布，也可实现三维重构
• 高物种选择   通过调谐激光波长，可选择性激发特定目标分子
• 多参量同步   通过多波长激发或图像处理，可获取浓度、温度等多参数信息

PLIF试验

PLIF现场试验实拍图

PLIF拍摄OH荧光图像

超声速燃烧火焰结构可视化

利用OH-PLIF和CH-PLIF技术，对超声速气流中凹腔稳焰的火焰反应区（OH分布）和放热区（CH分布）进行成像。发现低当量比时，火焰对称分布于凹腔中轴线两侧；高当量比时，火焰贴附燃烧室侧壁并呈现湍流破碎结构。为发动机燃烧室设计提供直接观测依据，优化燃料混合与燃烧效率。

污染物扩散与浓度分布测量

能够实现对污染物浓度场的定量测量，适用于水体、大气等环境中的污染物扩散研究。例如，在水体中，PLIF可用于测量污染物浓度分布、温排水浓度、河口羽流密度场等。在大气环境中，PLIF可用于研究污染物的扩散和混合过程

环境监测与污染控制

可用于环境监测中的污染物浓度测量，如大气中的污染物浓度、水体中的污染物浓度等。其高灵敏度和非接触式测量的特点，使其在环境监测中具有重要应用价值

湍流特性分析

在研究湍流混合、扩散等复杂流动现象时，PLIF 系统通过添加荧光示踪剂，测量其浓度场变化，来揭示湍流的微观结构和运动规律。

               多相流测量

湍流火焰动态研究

湍流火焰的核心特征是火焰前沿的褶皱、拉伸、破碎与再合并等动态演化过程，这些微观结构直接影响燃烧效率、稳定性及污染物生成。PLIF 技术通过对燃烧关键中间产物（如 OH、CH、H₂O₂等）的荧光成像，可实现火焰前沿的瞬时二维可视化
